Балка СТО-АСЧМ 20-93



 Дата введения: 1994-01-01

Настоящий стандарт устанавливает требования к горячекатаным двутаврам из нелегированной и низколегированной стали.

ГОСТ 535-88 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия.

ГОСТ 19281-89 Прокат из стали повышенной прочности. Общие технические условия.

ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия.

ГОСТ 7566-81 Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки, транспортирования и хранения.

3.1 По соотношению размеров и форме профиля двутавры подразделяют на 3 типа:

Б - нормальные с параллельными гранями полок;

Ш - широкополочные с параллельными гранями полок;

К - колонные с параллельными гранями полок.

3.2 Поперечное сечение двутавров должно соответствовать приведенному на чертеже 1.



Чертеж 1

Условные обозначения:

h - высота двутавра;

b - ширина полки;

t - толщина полки;

S - толщина стенки;

R - радиус сопряжения

3.3 Размеры двутавров, площадь поперечного сечения, масса одного метра длины профиля и справочные величины для осей (I - момент инерции, W - момент сопротивления, S - статический момент полусечения, i - радиус инерции) приведены в таблице 1.

Примечания

1 Площадь поперечного сечения, масса профиля длиной 1 м и справочные величины вычислены по номинальным размерам. Плотность стали принята равной 7,85 г/см³.

2 Радиусы сопряжений приведены для построения калибра и на готовом прокате не проверяют.

3 Притупление углов полок - до 3 мм обеспечивают технологией прокатки и на профиле не проверяют.

3.4 Предельные отклонения по размерам и форме поперечного сечения двутавров (черт. 1 и 2) должны соответствовать приведенным в таблице 2.



Чертеж 2

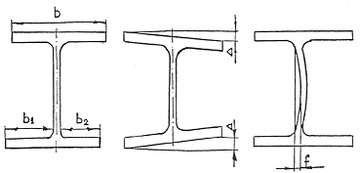

Условные обозначения:

b₁ - ширина удлиненного фланца;

b₂ - ширина укороченного фланца;

D - перекос полки;

f - прогиб стенки;

3.5 Двутавры изготовляют длиной:

- мерной;

- мерной с немерной;

- немерной;

- ограниченной в пределах немерной.

3.6 Двутавры мерной длины изготовляют следующие длины, м: 9, 10, 12, 15, 18, 24.

По согласованию потребителя с изготовителем допускается изготовление двутавров иной мерной длины в пределах 8-24 и с интервалом промежуточных размеров 0,1 м.

3.7 При изготовлении двутавров мерной длины с немерной объем двутавров немерной длины не должен превышать:

5% от массы партии - при массе 1 м длины двутавра до 20 кг;

8% от массы партии - при массе 1 м длины двутавра от 20 до 50 кг;

12% от массы партии - при массе 1 м длины двутавра от 50 до 110 кг включ;

20 от массы партии - при массе 1 м длины двутавра св. 110 кг.

3.8 Двутавры немерной длины и длины, ограниченной в пределах немерной, изготавливают от 4 до 24 м.

3.9 Кривизна двутавра не должна превышать 0,2% длины двутавра.

По требованию потребителя двутавры высотой свыше 300 мм изготавливают с кривизной не более 0,1% длины двутавра.

3.10 Косина реза не должна выводить длину двутавра за предельные отклонения по длине.

Длиной двутавра является длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.

3.11 По требованию потребителя двутавры изготавливают с регламентированной массой 1 м длины с отклонениями ±4%.

Примеры условных обозначений:

Двутавр нормальный, профиль 20 Б1, класса прочности 345, из стали марки 09Г2С, категории 12 по ГОСТ 19281-89:



Двутавр широкополочный, профиль 30 Ш2, из стали марки Ст3сп категории 5 по ГОСТ 535-88:



Двутавр колонный, профиль 35 К1, из стали С345, категории 3 по ГОСТ 27772-88



4.1 Технические требования к двутаврам должны соответствовать стандарту, указанному в заказе: ГОСТ 535, ГОСТ 19281 и ГОСТ 27772.

4.2 Состояние поверхности

4.2.1 Двутавры не должны иметь дефектов поверхности, мешающих дальнейшему применению. На поверхности не допускаются рванины, плены площадью более 1,5 см², раскатанные загрязнения, трещины, закаты глубиной более 1 мм при толщине элемента профиля до 10 мм и глубиной более 2 мм - при толщине элемента профиля св. 10 мм.

4.2.2 Качество поверхности двутавров может быть улучшено путем удаления дефектов зачисткой или вырубкой с обеспечением плавных переходов (без резких изменений контура). Глубина зачистки (вырубки) не должна превышать:

1 мм - для элемента профиля толщиной до 10 мм;

2 мм - для элемента профиля толщиной св. 10 мм;

4.2.3 На торцах двутавров допускаются забоины в пределах 1/2 фактического отклонения по длине и заусенцы.

По требованию потребителя заусенцы должны быть удалены.

4.2.4 Расслоения на торцах двутавров не допускается.

4.3 Упаковка и маркировка двутавров по ГОСТ 7566 со следующими дополнениями:

4.3.1 По требованию потребителя маркировку двутавров выполняют несмываемой краской цветами, приведенными в приложении.

5.1 Правила приемки и методы испытаний должны соответствовать стандарту, указанному в заказе: ГОСТ 535, ГОСТ 19281 и ГОСТ 27772.

5.2 Проверку размеров двутавров проводят на расстоянии не менее 500 мм от торца профиля.

5.3 Высоту профиля измеряют по оси Y-Y.

5.4 Толщину стенки измеряют у торца профиля.

5.5 Для контроля механических свойств и испытания на изгиб в холодном состоянии могут быть использованы статистические и неразрушающие методы по методикам, согласованным в установленном порядке
