Лист просечно-вытяжной ГОСТ 8706-78
Просечно-вытяжной лист по ТУ 36.26.11 - 5 - 89,
из стали листовой 3пс/сп по ГОСТ 14637-89, ГОСТ 380-88.
1. Область применения:
- для изготовления настилов и ступеней маршевых лестниц. Решетчатые настилы
используются для площадок техобслуживания и проходных мостиков в нефтяной, газовой,
нефтехимической промышленности, на электростанциях, а также для стальных конструкций
всех назначений. Лестничные ступени используются во всех сферах строительства;
- для разнообразных ограждений по требованиям ТБ;
- для заделки смотровых, вентиляционных окон в станках, приборах, сельхозмашинах;
- для изготовления различной тары;
- для просеивания измельченной породы;
- в качестве арматуры для нанесения штукатурки;
- для изготовления крепи при проходческих работах в шахтах и т.п.

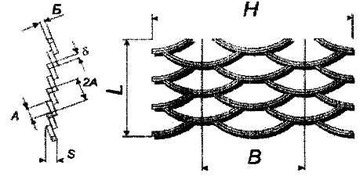

2. Основные технические характеристики:
- толщина исходного листа, δ мм - от 1 до 4.
- ширина листа и сетки, Н, мм, наибольшая - 1250.
- шаг ячейки, В, мм - 90* .
- размер вытяжки, А, мм, - 12,5* .
- толщина перемычки (подачи ножа), Б, мм - 2, 3,4,6,8-12* .
- толщина сетки, 8, мм, - от 4 до 24.
* - по требованию заказчика возможны изменения.
3. Просечно-вытяжные листы (сетки) типа "ЧЕШУЯ".
Марка ПВЛ |
Толщина заготовки t, мм |
Подача b, мм |
Шаг ячейки C, мм |
Высота ячейки h, мм |
Толщина листа s, мм |
Размер вытяжки a, мм |
304 |
3 |
4 |
90 |
25 |
8 |
12,5 |
306 |
3 |
6 |
90 |
25 |
12 |
12,5 |
308 |
3 |
8 |
90 |
25 |
16 |
12,5 |
310 |
3 |
10 |
90 |
25 |
20 |
12,5 |
406 |
4 |
6 |
90 |
25 |
12 |
12,5 |
408 |
4 |
8 |
90 |
25 |
16 |
12,5 |
410 |
4 |
10 |
90 |
25 |
20 |
12,5 |
506 |
5 |
6 |
90 |
25 |
12 |
12,5 |
508 |
5 |
8 |
90 |
25 |
16 |
12,5 |
510 |
5 |
10 |
90 |
25 |
20 |
12,5 |
